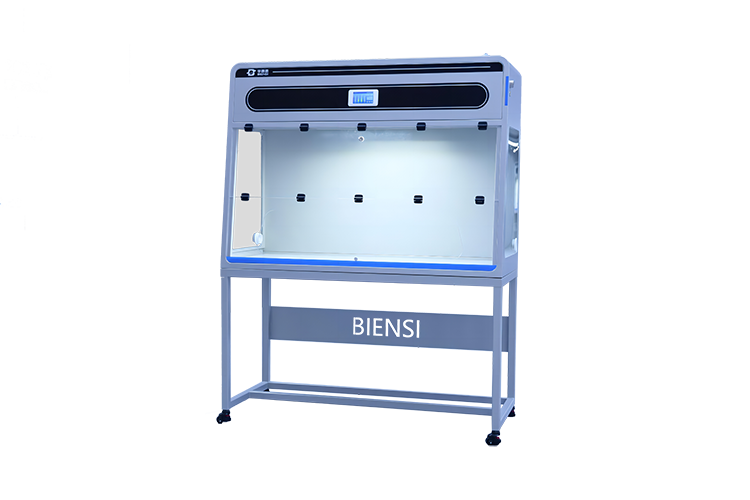

净气型通风柜柜体结构设计与制作工艺要点

净气型通风柜作为实验室无管道排风解决方案的核心设备，其柜体结构设计与制作工艺直接决定了有害气体的净化效率、操作安全性及设备耐用性。以下从结构设计与制作工艺两大维度，梳理关键要点：

一、柜体结构设计核心要点

净气型通风柜的结构设计需围绕“密封防泄漏、气流高效过滤、安全可靠”三大目标展开：

1. 整体框架：耐腐蚀与稳定性兼顾

- 材料选择：主流采用冷轧钢板（表面环氧树脂静电喷涂）或PP板材。冷轧钢板框架需具备≥1.2mm厚度，经磷化、除锈处理后喷涂耐酸碱环氧树脂，确保抗腐蚀与承重能力；PP框架（厚度≥15mm）则适用于强酸碱环境，通过热熔焊接增强结构强度。

- 框架结构：采用模块化框架设计，立柱与横梁通过螺栓或焊接连接，底部需设置可调地脚（承重≥500kg），保证柜体水平稳定，防止倾倒。

2. 操作区：气流组织与密封优化

- 操作台面：选用陶瓷、PP或不锈钢材质（厚度≥12mm），表面光滑易清洁且耐化学腐蚀。台面需向操作区内侧倾斜2°~3°，防止液体残留外溢。

- 前窗系统：采用垂直升降式钢化玻璃（厚度≥5mm），配备气动或机械平衡装置，确保升降平稳且可锁定在任意高度（开口高度建议≤500mm，以维持操作区负压）。玻璃与柜体接触处需安装耐老化橡胶密封条，保证操作时的密封性能。

- 内部导流结构：操作区顶部设置弧形导流板，引导气流均匀流向过滤器，避免气流短路；操作区后部预留≥100mm的气流通道，确保有害气体全部经过过滤单元。

3. 过滤系统集成：高效与便捷性平衡

- 过滤器布局：通常采用“初效+活性炭+HEPA”三级过滤组合，安装于柜体顶部或后部独立舱室。过滤舱需设计成快拆结构（如卡扣式或抽屉式），便于过滤器更换；过滤器与舱体间需填充密封棉，防止气体泄漏。

- 风机选型：采用低噪音离心风机（风量≥800m³/h），安装于过滤舱后方，通过风道与过滤单元连接，确保操作区维持5~10Pa的负压，防止有害气体外溢。

4. 安全防护设计

- 泄漏监测：操作区内部安装有害气体传感器（如VOC或特定气体检测），实时监测浓度，超标时自动报警并加大风量；

- 紧急停止装置：柜体侧面设置红色紧急停止按钮，可快速切断风机电源；

- 防碰撞设计：柜体边角采用圆弧过渡处理，避免操作时磕碰受伤。

二、制作工艺关键要点

制作工艺需严格把控精度、密封与耐腐蚀性能：

1. 材料预处理

- 冷轧钢板：经脱脂、酸洗、磷化处理，去除表面油污与锈迹，增强涂层附着力；环氧树脂喷涂采用静电喷涂工艺，涂层厚度≥60μm，表面光滑无针孔；

- PP板材：切割前需进行表面清洁，去除灰尘与油污，确保焊接强度。

2. 精密加工

- 切割：采用数控激光切割或CNC铣床加工，确保板材尺寸误差≤±0.5mm；

- 折弯：冷轧钢板折弯采用数控折弯机，折弯角度误差≤±1°，圆角半径≥5mm，增强结构刚性；PP板材折弯需通过热成型工艺，避免脆裂。

3. 模块化组装

- 框架组装：立柱与横梁采用螺栓连接（扭矩≥15N·m），确保框架垂直度误差≤1mm/m；

- 密封处理：柜体拼接处（如框架与面板、过滤舱与柜体）采用硅酮密封胶或三元乙丙密封条，密封胶需均匀涂抹，无气泡或缝隙；

- 过滤单元安装：过滤器与风道接口处需用密封垫压实，确保气流无泄漏。

4. 质量检测

- 密封性测试：采用正压法（向柜内充入0.5kPa压力），检测泄漏率≤0.1%/min；

- 过滤效率测试：通过粒子计数器检测HEPA过滤器对0.3μm粒子的过滤效率≥99.97%；活性炭过滤器需检测对特定气体（如苯、甲醛）的吸附效率≥90%；

- 电气安全测试：风机、传感器等电气部件需通过绝缘电阻测试（≥2MΩ）与接地电阻测试（≤0.1Ω）。

三、总结

净气型通风柜的结构设计与制作工艺需协同优化：结构上注重密封、气流组织与安全防护；工艺上强调材料预处理、精密加工与质量检测。只有严格把控这些要点，才能确保设备在实验室环境中高效净化有害气体，保障操作人员安全。
