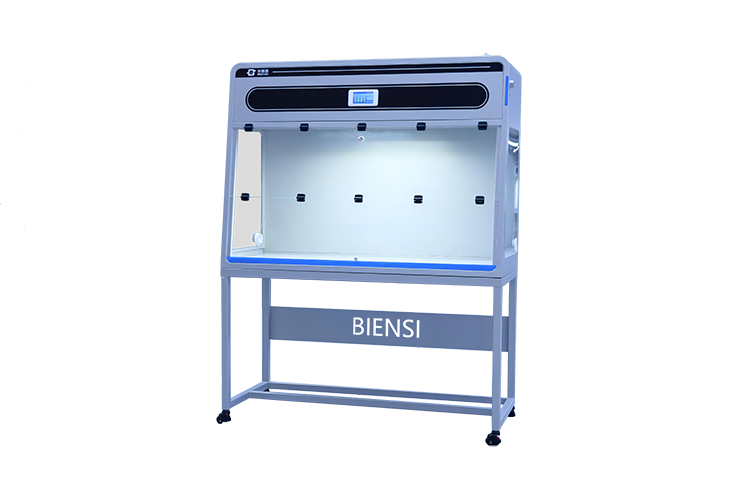

无管道净气型通风柜负压过滤原理详解

无管道净气型通风柜是实验室安全防护的核心设备之一，与传统管道式通风柜相比，它无需外接排风管道，通过负压控制与多层过滤系统的协同作用，实现有害气体的“捕获-净化-循环”闭环，兼具安装灵活性与环保性。本文将从负压原理、过滤机制、协同作用及关键技术四个维度，解析其工作逻辑。

一、负压控制：防止有害气体外溢的核心保障

负压是无管道通风柜阻止有害气体泄漏的基础。其原理是通过内置风机的抽力，使柜内气压低于外界大气压，形成稳定的负压区域。当实验操作时，柜内的有害气体会被“压”在柜内，不会向操作人员方向扩散。

为维持稳定负压，设备需满足以下设计要求：

1. 风机精准调控：采用变频风机或恒风量系统，根据柜门开口高度自动调整风速（通常保持开口处风速0.5-0.8m/s，符合国际安全标准），确保负压稳定；

2. 柜体密封结构：双层钢化玻璃门、边缘密封条及密闭式柜体设计，减少气体泄漏点；

3. 负压监测系统：内置压力传感器实时监测柜内负压值，当低于阈值（如-5Pa）时，系统自动报警或调整风机功率，保障安全。

二、多层过滤：净化有害气体的核心环节

过滤系统是将柜内有害气体转化为无害空气的关键，通常采用三级或多级过滤组合，针对不同污染物类型配置专用滤材：

1. 预处理层（初效/中效过滤）

- 初效过滤器：拦截大颗粒尘埃（如粉尘、毛发），防止其堵塞核心滤材；

- 中效过滤器：捕捉0.5-5μm的颗粒（如烟雾、花粉），进一步净化气流。

2. 核心过滤层

- HEPA高效过滤器：针对颗粒物（如微生物、悬浮颗粒），对0.3μm颗粒的过滤效率达99.97%以上，适用于生物实验室或粉尘较多的场景；

- 活性炭过滤器：针对有机挥发性气体（VOCs）、异味等，利用活性炭的多孔结构（比表面积可达1000-2000m²/g）物理吸附有害分子。根据气体类型，可选择改性活性炭（如浸渍碱性物质的活性炭处理酸性气体，浸渍酸性物质的处理碱性气体）；

- 化学过滤器：针对腐蚀性气体（如氯气、氨气），通过化学反应中和有害成分（如用活性炭吸附+化学反应固定）。

3. 后置过滤层（可选）

进一步净化残留微小颗粒，确保排出空气符合室内空气质量标准。

三、负压与过滤的协同作用

负压与过滤系统并非独立工作，而是形成“捕获-净化-循环”的闭环：

1. 捕获：负压将实验产生的有害气体限制在柜内，避免外溢；

2. 净化：气流经多层过滤，去除颗粒物、有害气体；

3. 循环：净化后的空气返回室内，无需外接管道排放，节省能源且避免室外污染。

这种协同机制既保障了操作人员的健康，又解决了传统管道式通风柜对建筑排风系统的依赖问题。

四、关键技术支撑

1. 智能控制系统：通过PLC或微处理器实现风速调节、负压监测、滤材寿命预警（利用压差传感器，当滤材堵塞时压差增大，提示更换）；

2. 气流优化设计：柜内导流板引导气流均匀分布，避免死角，确保所有气体都经过过滤；

3. 安全联锁功能：如柜门开启高度超限、风机故障时自动报警或停机，防止危险发生。

应用与注意事项

无管道净气型通风柜适用于无排风管道的实验室、小型科研机构、移动实验室等，尤其适合处理低至中等浓度的有害气体。使用时需注意：

- 根据污染物类型选择合适滤材，定期更换（参考滤材寿命指示器）；

- 避免处理高浓度、高毒性或爆炸性气体（需专业设备）；

- 保持柜体密封，定期检查密封条及风机状态。

综上，无管道净气型通风柜通过负压控制与多层过滤的协同，为实验室提供了安全、环保的操作环境。其原理的核心在于“有效捕获+高效净化”，是现代实验室安全防护的重要选择。
